Секция ультразвукового увлажнителя

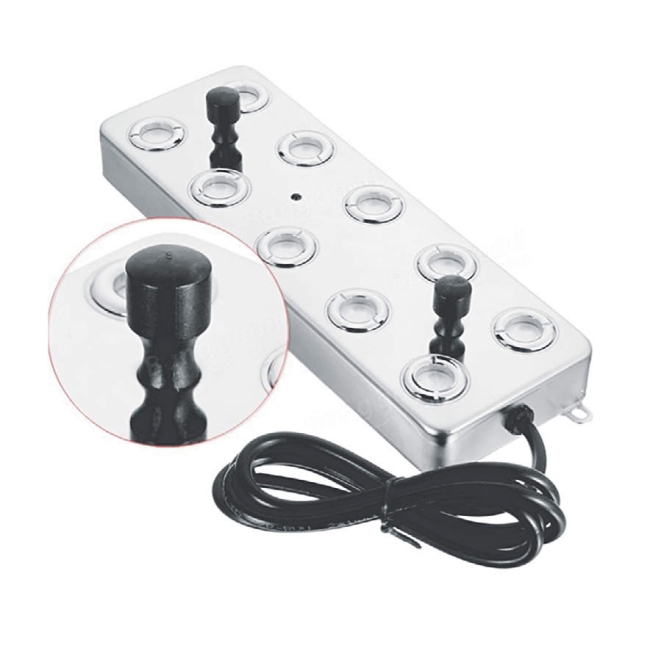

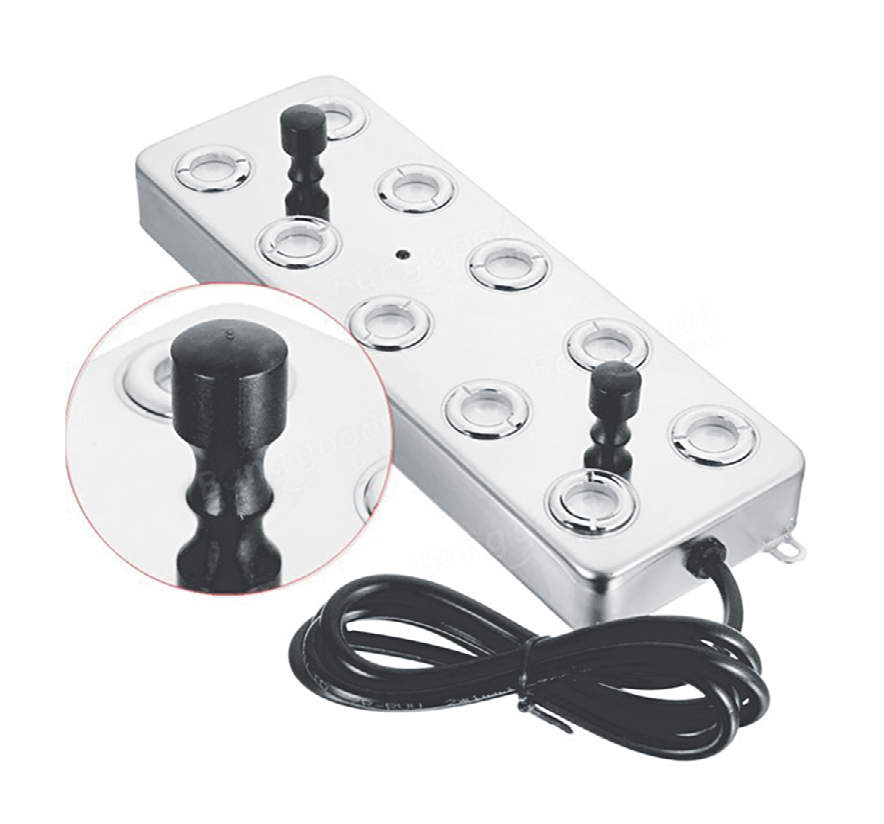

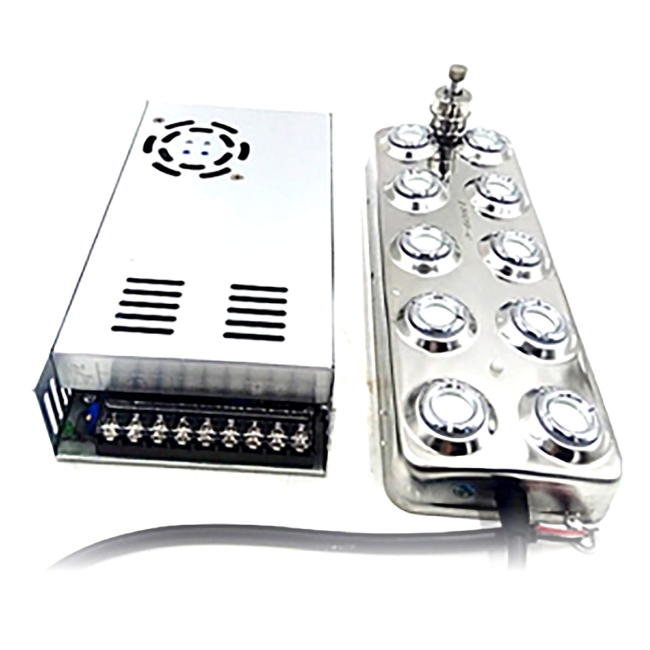

Система ультразвукового увлажнения благодаря своим экономическим и эксплуатационным показателям все чаще встречается как в быту, так и в системах вентиляции промышленных и административных зданий. Главными особенностями такого типа увлажнителя является его ремонтопригодность и малая потребляемая мощность (примерно в 7-8 раз меньше чем у парового). В конструкции увлажнителя главными элементами являются кассеты со специальными пьезоэлектрическими элементами, размещенными в поддоне ниже уровня воды. Для начала работы на генератор подается сигнал переменного тока, который сначала выпрямляет его, а затем преобразует в высокочастотный сигнал.

Под действием сигнала погруженный в воду пьезоэлектрический преобразователь меняет свою толщину с частотой 1,65 млн раз в секунду, т.е. с такой высокой скоростью, что вода в силу инертности массы не в состоянии перемещаться с аналогичной скоростью. В результате над поверхностью преобразователя образуется водяной столбик. При уменьшении толщины над преобразователем образуется область пониженного давления и возникает явление кавитации (кавитация - это образование пузырьков растворенных в воде газов, когда давление воды падает до уровня давления парообразования). При увеличении толщины преобразователя волна повышенного давления выталкивает пузырьки к поверхностному слою водяного столбика, где они сталкиваются друг с другом с большой силой. Мелкие частицы воды (размер капель меньше 0,001 мм.) отделяются и образуют облако аэрозоля, которое растворяется в потоке проходящего через секцию воздуха.
